概述
NEB002是深圳市诺科科技有限公司针对SMT生产流水线的各种自动化设备开发的PLC控制信号电气转接板，可以简化电气安装时接线，便于实行标准化接线作业，降低一线生产人员的技术要求，减少产品生产品质问题，提高设备安装效率。
基本功能
● 输入IO：20路带信号指示
● 输出IO：18路带信号指示
● 门锁联控：10路带信号指示，任意1路开门时，相应指示灯状态发生改变
● 2组SMEMA标准输入输出接口
● 1路正反转调速电机控制，预留启动电容接入接口，可外接接制动器
● 2路双刀双掷继电器（KA1、KA2），配套继电器规格：APT/SR2H-D24
● 4路单刀双掷继电器（KA3、KA4、KA5、KA6），配套继电器规格：APT/SR1M-D24
● 输入IO可直接接入N型光电开关
● 额定工作电压：24VDC
● 电源转接：2组24VDC独立电源共7路，主24VDC电源可接入3路输出，从24VDC电源可接入2 路输出
● 安装方式：标准35mmDIN导轨安装
● 安装尺寸：244（长）*121（宽）*65mm（高）

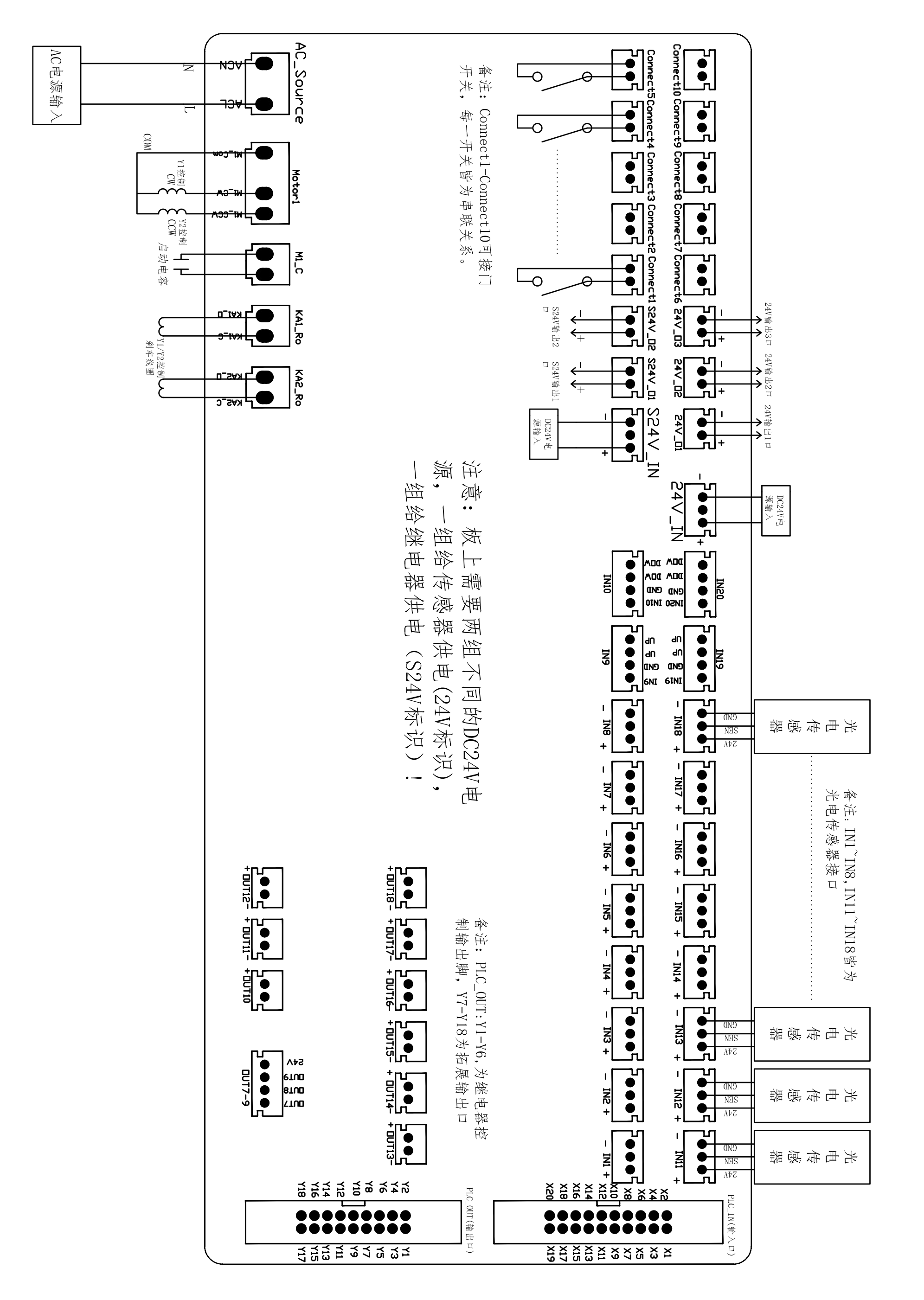

接线图

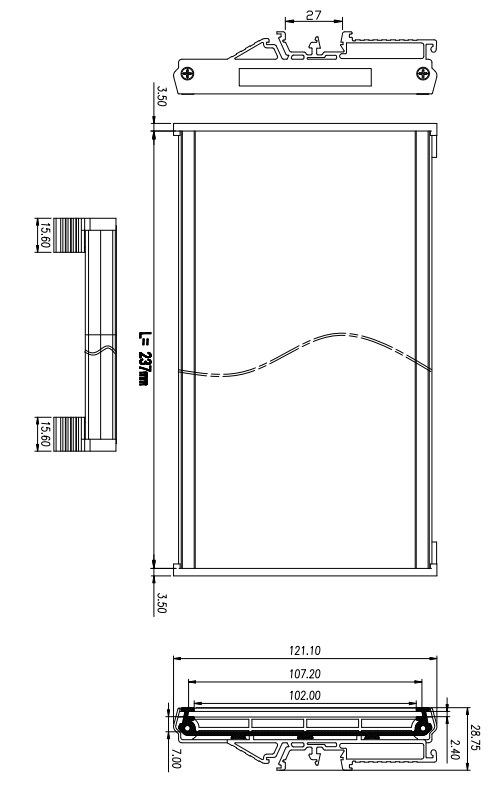

安装尺寸
安装尺寸
