概述

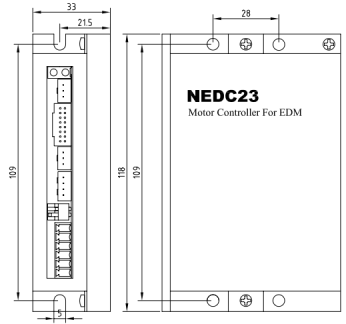

NEDC23是深圳市诺科科技有限公司针对电火花加工设备的电极进给工艺特性推出的专用电火花进给电机控制器，采用DSP技术，和先进的数字滤波控制技术、实时精密电流控制技术，以及根据电机放电电压实时进给速度控制，实现电火花进给电机快速响应，精准控制电机放电电压，改善加工质量和提高加工效率，特适用于各种电火花加工设备。

适用驱动电机：57/60等系列两相混合式步进电机。

特点

●自动进给控制模式                  ●加工位置清零输出

●RS485通讯，参数可设置               ●具有过压、短路、缺相等保护功能

●极放电电压闭环控制                 ●可接收控制脉冲

●电机位置反馈，正交A/B信号            ●电机短路输出

控制功能

1. 在非自动进给控制模式下，电机的控制

当NEDC23未收到自动进给控制信号时，控制器进入非自动进给控制模式。在非自动进给控制模式下，NEDC23通过接收控制脉冲+控制方向实现进给轴上下运动，改变控制脉冲的频率可以实现进给轴的运行速度。

2. 短路信号输出

在非自动进给控制模式下，进给轴在运动过程中，检测到电机反馈电压出现短路时，输出发生电极短路信号。未发生短时，该信号为高电平，发生短路时，改信号为低电平。

3. 自动进给控制模式，电机控制

当NEDC23接收到自动进给控制信号时，控制器进入自动进给控制模式。在进入自动进给控制模式前，设备主控制器需通过通讯下发：加工速度、加工效率、目标间隙电压三个参数。具体数据格式如下：

在自动进给控制过程中，NEDC23将根据设定的加工速度、加工效率和目标间隙电压自动进给电机的运动。

4. 自动进给控制模式，位置清零信号输出

在自动进给控制模式下，首次检测到间隙电压短路时，NEDC23输出位置清零信号。

5.电机位置编码输出

进给电机在运动过程中将以A/B正交信号输出电机位置信息，位置精度1.8°。
