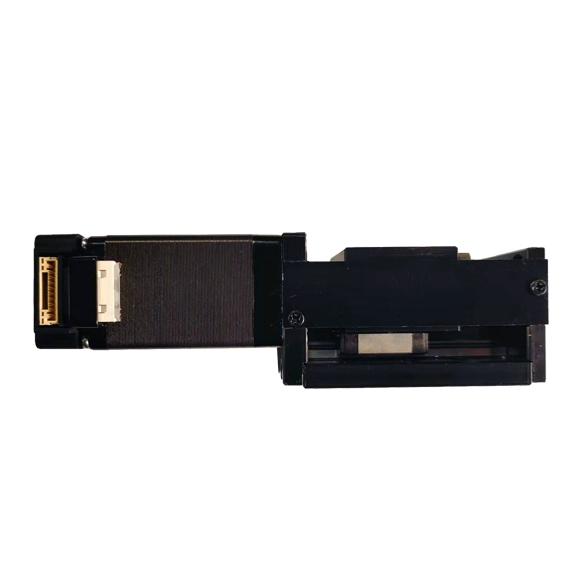

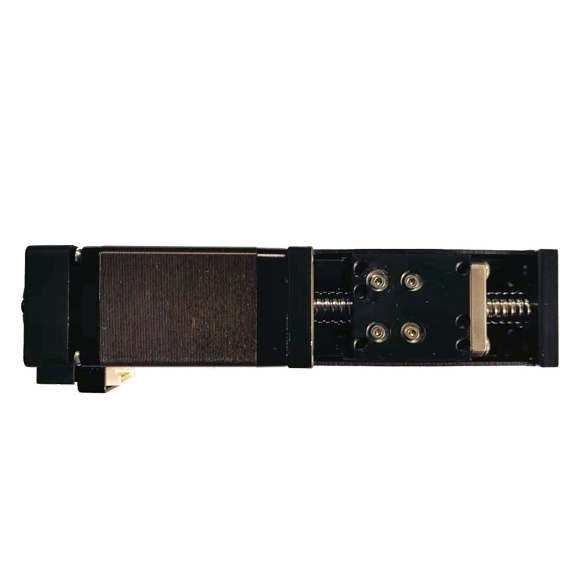

通过马达驱动实现带动工件自动线性运动。通过多方向轴的组合，组成设备上的运动执行机构，这种机构常被称为:工业机械手、XYZ轴机械手、坐标轴滑台等。
电动滑台广泛应用于：军工行业、汽车行业、工业行业、医疗器械等。
可根据用户应用特殊要求，定制各种规格。
滑台参数：
| 规格型号 | 步距角 | 相数 | 额定电压 | 额定电流 | 相电阻 | 相电感 | 保持转矩 | 绝缘电阻 | 绝缘等级 | 行程 | 导程 | 净重 |
| L285112-G62-020E | 1.8° | 2 | 6V | 1.2A | 5Ω±10% | 3.4mH±20% | 120mN.m | 100MΩmin.(500VDC) | Class B | 20mm | 2mm | 0.8kg |
| 电气规格 | 供电电压 | 4.5-5.5V |
| 供电电流 | 100mA(max.) | |
| 输出频率 | 1.85MHz(max) | |
| 输出电压 | VOH:≥VCC-0.4V VOL:≤0.4V | |
| A/B相占空比 | 50%±5% | |
| Z相脉宽 | 180° e(B-gated) |
编码器参数：
| 编码器性能参数环境条件 | 工作温度 | -20℃~+85℃ |
| 储藏温度 | -20℃~+85℃ | |
| 工作湿度 | 20~90%RH.非冷凝环境 | |
| 储藏湿度 | 20~90%RH.非冷凝环境 | |
| 防护等级 | IP40 |

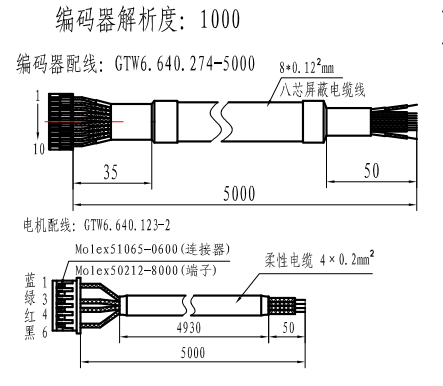

| 编码器接线表 | |||||||||
| 1 黄 | 2 蓝白 | 3 蓝 | 4 绿白 | 5 绿 | 6 紫白 | 7 紫 | 8 黑 | 9 红 | 10 橙 |
| 屏蔽线 | A- | A+ | B- | B+ | Z- | Z+ | GND | VCC+5V | 屏蔽线 |

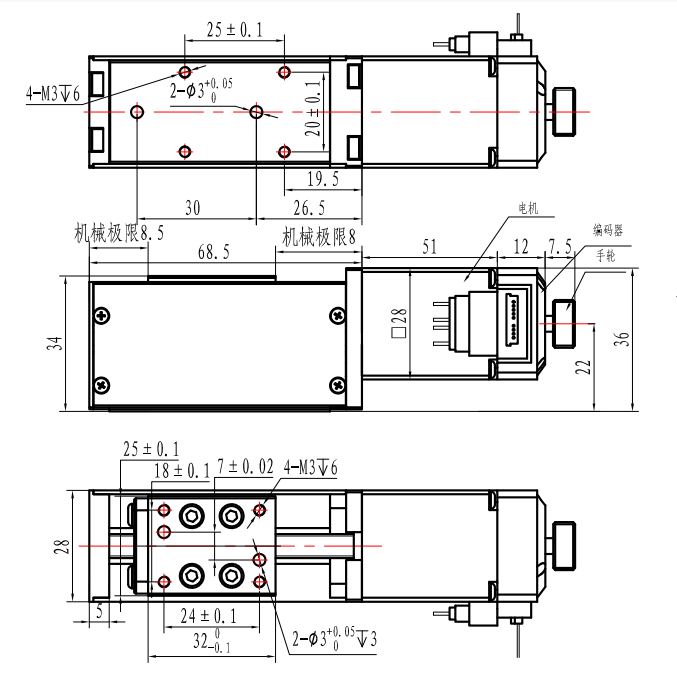

安装尺寸：
