NID23M56D6A驱电一体两相步进电机

技术服务:0755-86569723

概述

NID23是诺科科技推出针对57/60等两相混合式步进电机高性价比的集成式驱动器。用户可通过拨码开关设定速度以及以及输出电流。适合应用领域：点胶、接驳台，焊锡，螺丝机等领域。

NID23与电机配套

NID23适合与57/60系列步进电机电机配套，其中NID23M针对开环电机，NID23C针对闭环电机，主要配套型号其技术参数如下所示：

配套安装支架规格型号：A型：N-MS56*56*5，B型:N-MS56*56*10，用户可单独订货。

参数设定开关说明

1）拨码开关SW1-SW3设定驱动器细分，详见下表所示：

2）驱动器半流功能：

SW4用于选择半流功能：SW4=on时，驱动器自动半流，驱动器在停止运行后约0.4秒左右电流自动减至一半左右（实际值的60％），发热量理论上减至36％；SW4=off时，驱动器无自动半流控制功能。

典型应用接线图：

NID23的标准型是采用24VDC控制信号接口，当控制器是PLC时，可以直接接控制信号无需另外加限流电阻，在实际应用中最为典型的是采用共阳接线方式如下图所示：

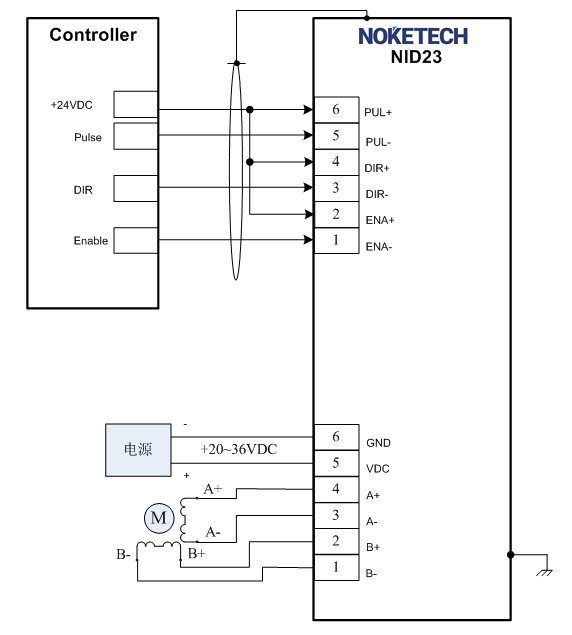

NID23典型接线方式

电气、机械和环境指标

1. 电气指标

2. 使用环境及参数

冷却方式		自然冷却或强制风冷
使用环境	场合	不能安装在其它发热的设备旁，要避免粉尘、油雾、腐蚀性气体，湿度太大及强振动场所，禁止有可燃气体和导电灰尘。
	温度	0——+50℃
	湿度	40—90%RH
	振动	5.9m/s2MAX
保存温度		-20℃～80℃
重量		220克

3. 加强散热方式

1）驱动器的可靠工作温度通常在60℃以内，电机工作温度为80℃以内；

2）建议使用时选择自动半流方式，马达停止时电流自动减一半，以减少电机和驱动器的发热；

3）安装驱动器时请采用竖着侧面安装，使散热齿形成较强的空气对流；必要时机内靠近驱动器处安装风扇，强制散热，保证驱动器在可靠工作温度范围内工作。

机械安装图（单位：毫米）

图1. NID23 的安装尺寸图

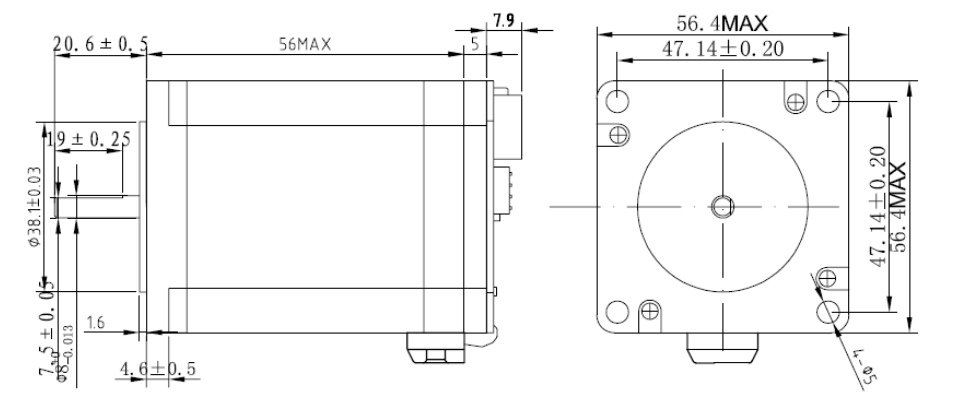

图2. NID23与57电机装配尺寸图
