概述

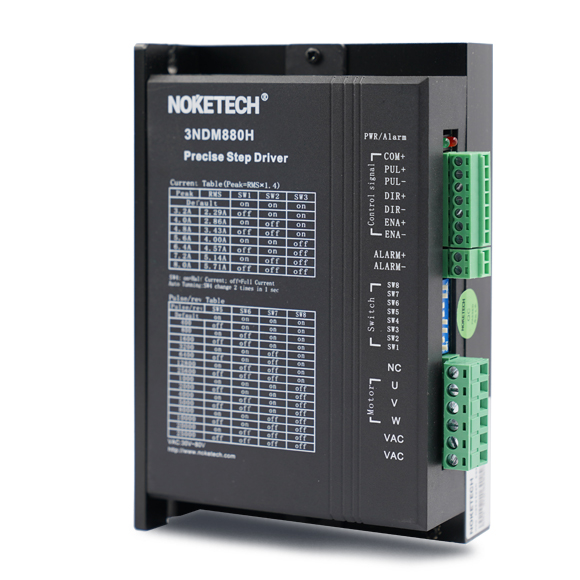

3NDM880是诺科科技推出的数字式交流三相混合式步进电机驱动器，主要针对86全系列三相混合式步进电机，采用正交电流变换控制技术、谐振振动抑制技术和实时精密电流控制技术，使三相混合式步进电机实现精准平稳运行，噪音超小，特别适合于半导体、电子加工设备、激光加工、医疗和小型数控设备。

适用驱动电机：86全系列三相混合式步进电机。

参数设定开关说明

1）工作（动态）电流设定

2)静止（静态）电流设定

静态电流可使用SW4拨码开关设定，on表示静态电流设为动态电流的一半，off表示静态电流与动态电流相同。一般用途中应将SW4设成on,使得电机和驱动器的发热减少，可靠性提高。脉冲串停止后约100毫秒左右电流自动减至一半左右（实际值的60%），发热量理论上减至36%。

3）细分设定

3NDM880H是一款精密型三相混合式步进驱动器，其可提供最大512的细分设定，具体设定如下表所示：

典型接线案例

采用PLC控制时，电机采用并联接线时的接线图

3NDM880H典型应用接线图

注意：

1）不同的电机对应的颜色不一样，使用时以电机资料说明为准；

2）3NDM880H驱动器只能驱动三相混合式步进电机，不能驱动两相和五相步进电机；

电气、机械和环境指标

1.电气指标

注：控制脉冲频率可根据用户应用要求，最高可接收1MHz的控制脉冲信号。

2.使用环境及参数

冷却方式		自然冷却或强制风冷
使用环境	场合	不能安装在其他发热的设备旁，要避免粉尘、油污、腐蚀性气体、湿度太大及强振动场所，禁止有可燃气体及导电灰尘。
	温度	0-50℃
	湿度	40-90%RH
	振动	5.9m/s2MAX
保存温度		-20℃~80℃
重量		480克

3.加强散热方式

1）驱动器的可靠工作温度通常在60℃以内，电机工作温度为80℃以内；

2）建议使用时选择自动半流方式，马达停止时电流自动减一半，以减少电机和驱动器的发热；

3）安装驱动器时请采用竖着侧面安装，使散热齿形成较强的空气对流；必要时机内靠近驱动器处安装风扇，强制散热，保证驱动器在可靠工作温度范围内工作。

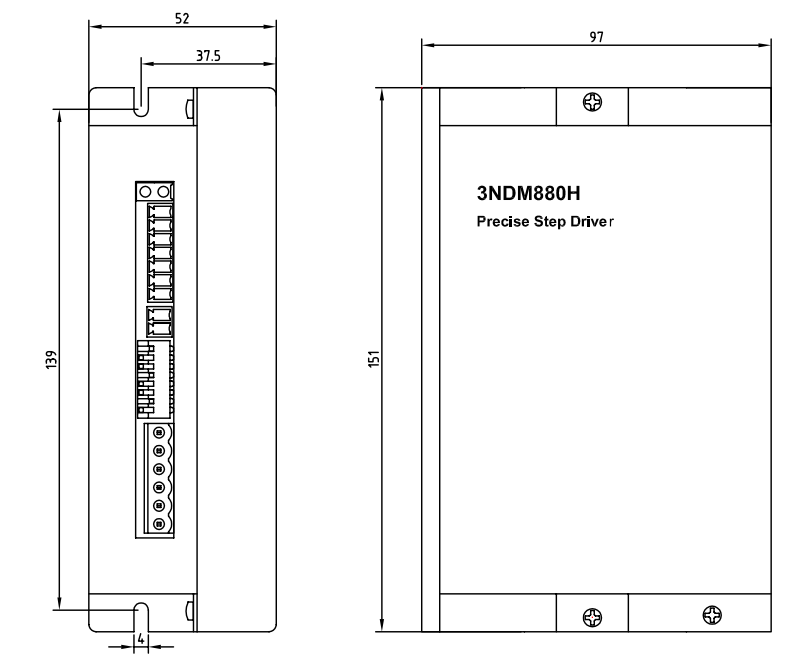

机械安装图（单位：毫米）
