NDC552-K激光摇杆专用步进驱动器

所属分类:产品新闻 发表日期:2023-12-26 文章来源:admin

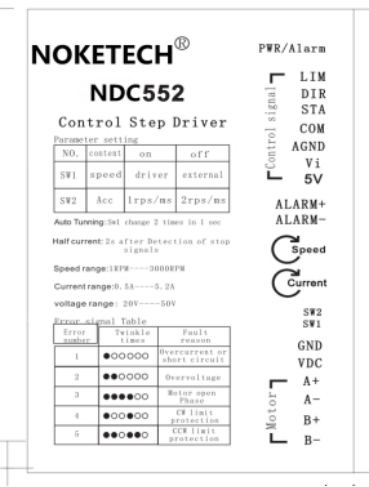

功能简介

NDC552诺科科技推出的摇杆专用驱动器,其功能介绍如下:

LIM:限位保护

DIR:速度翻倍

STA:电机启动信号

VI:外部电位器调速

Speed:内部电位器调速(0-50 rpm)

ACC:加速度调节

控制信号电压为24VDC

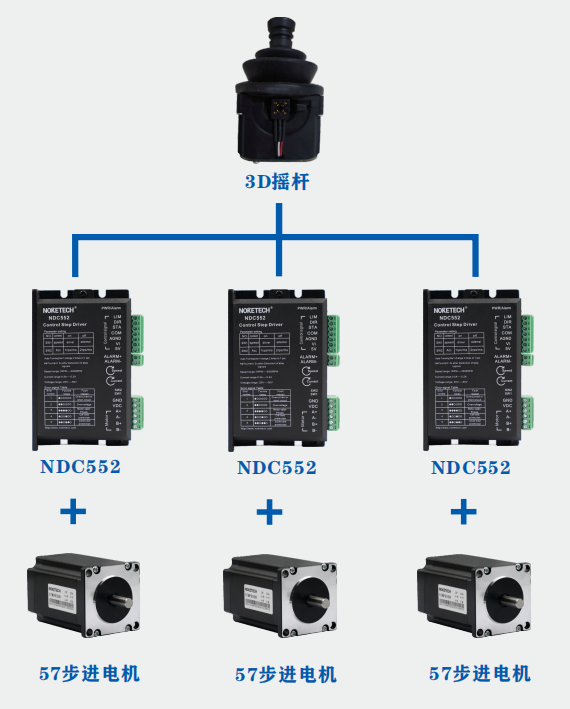

可外接3D摇杆、可调电位器、hall调速器等

工作电压:

建议电源电压范围:20~36VDC

输出电流:

  可通过current电位器调节选择电流,范围为1~5.2ASW1内外部速度选择,ON为内部。

适用驱动电机:

   42、57、60等系两相混合式步进电机。


典型接线示意图:

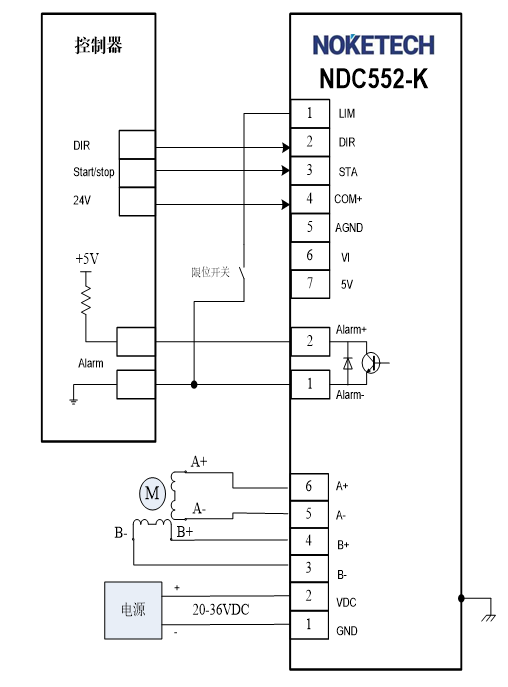

NDC552-K采用内部电位器时接线示意图

(SW1ON状态下

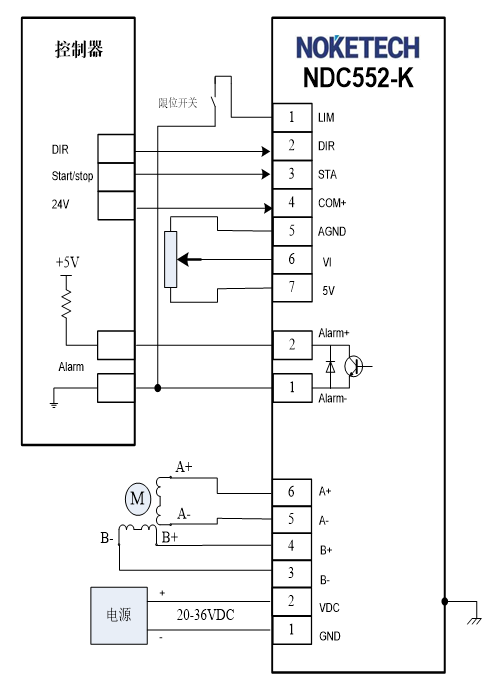

 NDC552-K采用外部电位器时接线示意图

 (SW1OFF状态下)
